Conectores angulares dobro da tubulação de Chrome da junção de gerencio para a cremalheira e o transporte do fluxo da capacidade

Junção de gerencio angular dobro para a cremalheira do fluxo da capacidade e o transporte HJ-12D


Descrição:

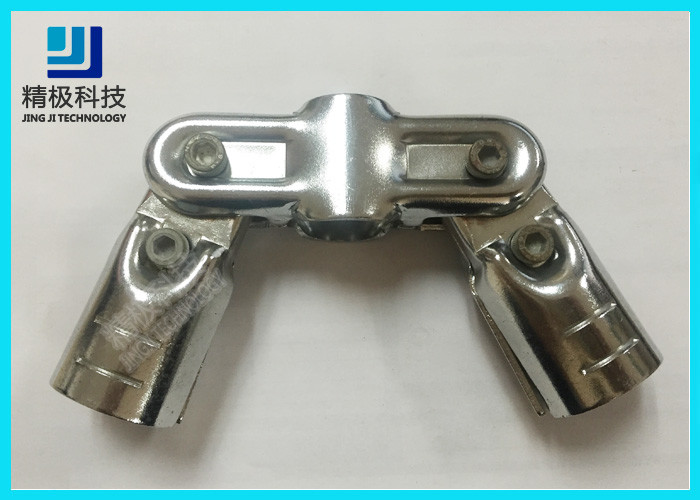

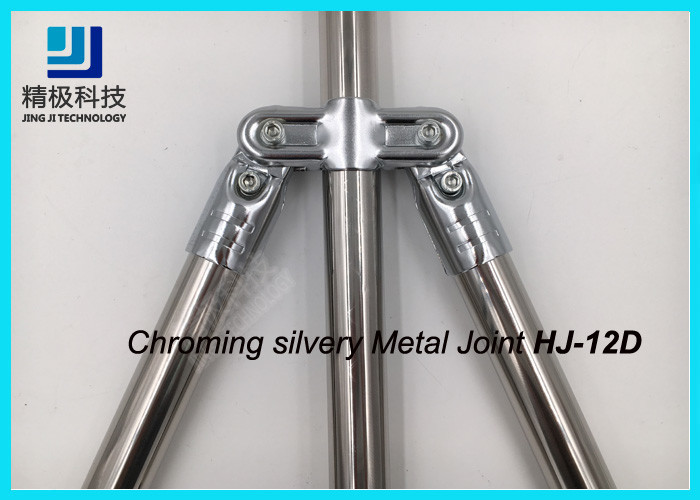

O HJ-12D é um conector do metal que o deixe fazer uma interseção da três-tubulação com dois ângulos ajustáveis. Esta junção espelha as aplicações do conector de HJ-7D. Estas junções do ângulo deixaram-no ter aplicações múltiplas como o apoio, a articulação, cavilhar, a deporta16cao, e o muito mais. Cada tubulação lateral pode girar até 175 graus.

A vantagem principal do HJ-12D sobre o HJ-7D é que suas duas tubulações partirão do mesmo ponto e terão o mesmo efeito estrutural e estético. Sem o HJ-12D você seria forçado a colocar dois HJ-7 um sob outro. Fazer assim pegaria o o espaço dobro do HJ-12D e criaria a dinâmica diferente na capacidade estrutural de suas estruturas. Para montar um HJ-12D, você precisa de colocar junto dois H-6D e dois pares de H-7D junto, conectando o ao H-12D com um total de quatro parafusos M6-25 e de quatro porcas M6.

Combinação:

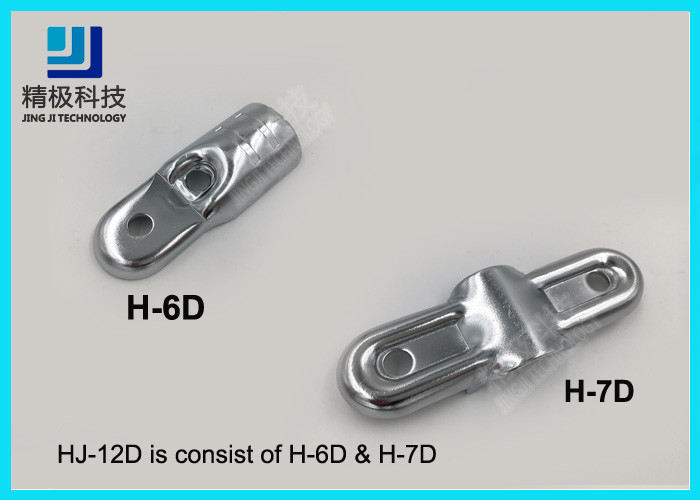

um HJ-12D é liga com 2 PCes H-7D e 4 PCes de H-6 e grupo 4 de M6*25 prateado
 É usado para a construção de três tubos compostos com um ângulo aleatório, que seja usado principalmente para reforçar a força total
As junções de cromagem do meta com a tubulação antiestática preta do PE podem montar no sistema da cremalheira da bancada ou de tubulação do ESD.




COMO INSTALAR

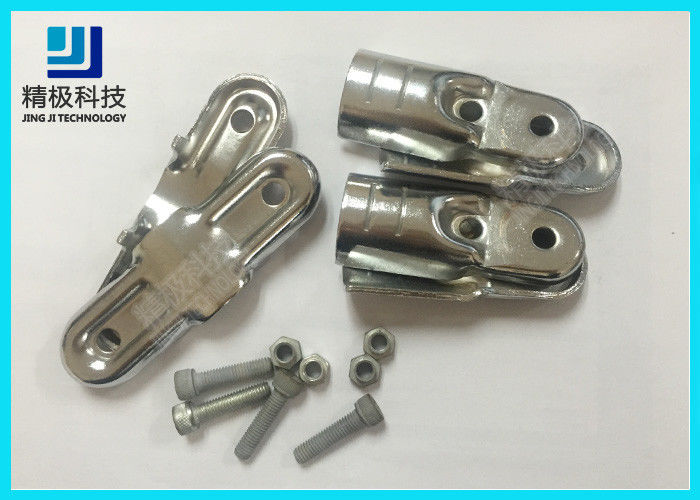

1- Certifique-se de você ter as seguintes peças:
4 H-6D
2 H-7D
4 M6-25
4 M6
3 tubulações de 3*28mm de sua escolha
1 ponta da chave inglesa 5mm

1- Tome dois conectores H-6D e reagrupar-los em torno da tubulação PE2.
3-Take um parafuso M6-25 e uma porca M6 e introduzem-nos nas aberturas perto da tubulação PE2. Certifique-se pôr o parafuso sobre o lado mais acessível.
4 - aperte completamente o parafuso M6-25 e a porca M6 junto até que os conectores de H-6D unidos firmemente à tubulação PE2. Uma força de 9,8 nanômetro é recomendada para esta etapa.
5 - repita etapa dois, três e quatro com outros dois conectores H-6D e o PE3 conduzem.

2- Tome um conector H-7D e fixe-o no lugar desejado na tubulação PE1.
5 - alinhe as aberturas restantes de conectores de H-6D com o H-7D uns.
os parafusos 6-Take dois M6-25 e duas porcas M6 e introduzem-nos nas aberturas que a menção em etapa 7. se certifica pôr o parafuso sobre o lado mais acessível.
8 - aperte completamente os parafusos M6-25 e as porcas M6 junto até que o HJ-12D unido firmemente a todas as tubulações. Uma força de 9,8 nanômetro é recomendada para esta etapa.

Vantagem:
1. A tubulação flexível é composta do tubo de aço de alta qualidade com tratamento de superfície de alta qualidade.
2. A superfície exterior é composta da camada plástica especial e do revestimento de superfície interno.
3. O produto tem as vantagens da aparência bonita, brilho e não poluído desgaste-resistindo, brilhantes.
4. É um substituto ideal para produtos de aço inoxidável.
5. o tratamento especial de superfície sem ângulo agudo, evita completamente causar o corpo humano, acessórios e acessórios, e outros artigos entre o cortante

Características:
1. flexível e criativo: a estrutura simples, e sua faculdade criadora podem ser usadas.
3. flexibilidade: a estrutura modular, fácil reestruturar, fá-lo sempre ter o sentimento fresco.
4. segurança: superfície flexível do plástico da tubulação para reduzir o risco de ferimento aos trabalhadores no local de trabalho
5. proteção ambiental: a produção não poluída, os componentes é completamente reciclável, e elimina o desperdício, que é completamente na linha do conceito internacional da proteção ambiental
6. mecânicos do corpo: uma única chave do hexágono M6 pode terminar o processo de instalação. O conceito de múltiplos propósitos é usado para dar o jogo completo aos benefícios econômicos.

Aplicação:
Cremalheira do fluxo
Guarda a fonte extensiva dos recipientes para a área de alimentação da produção com as pistas do retorno amplas para guardar recipientes esvaziados.
Cremalheira angular do fluxo
Recipientes reservando longitudinais da inclinação das pistas a fluir da carga a escolher a extremidade quando a segunda pista inclinar recipientes para índices fáceis da colheita e da visão.
Cremalheiras do fluxo do supermercado
Com níveis serveral estão conectados com os suportes para manter o afastamento e o alinhamento quando a densidade de nível elevado fornecer a colheita de ordem eficiente.
Sistema da tubulação & da junção
Fornece a rigidez e a força para aplicações industriais sem a necessidade para o apoio transversal ao transportar caixas ou totalizadores plásticos.



Placa de exposição da loja
É uma ferramenta ideal para o uso na loja, em departamentos da produção, e em ajustes instrutivos a trabalhar.

Cadeias da cremalheira do fluxo da tubulação & da fabricação do transporte

Fornece a rigidez e a força para aplicações industriais sem a necessidade para o apoio transversal ao transportar caixas ou totalizadores plásticos.

As inclinações para permitir que os recipientes fluam da extremidade da carga a escolher a extremidade que posiciona componentes perto da ajuda dos trabalhadores reduzem os ferimentos repetitivos do movimento.
