Casa Produtostransporte do PWB do smtMáquina de transporte de PCB SMT automática com controle PLC para PCB de 80x50-330x250mm Tamanho e caixa de material de 355*320x565mm
Automatic Loader SMT PCB Conveyor Machine with PLC Control for 80x50-330x250mm PCB Size and 355*320x565mm Material Box
Automatic Loader SMT PCB Conveyor Machine with PLC Control for 80x50-330x250mm PCB Size and 355*320x565mm Material Box

Máquina de transporte de PCB SMT automática com controle PLC para PCB de 80x50-330x250mm Tamanho e caixa de material de 355*320x565mm

Detalhes do produto:
Place of Origin: Shenzhen ,China
Marca: TOP-KING
Certificação: ISO9001:2008;RoHS
Model Number: CHT-CLD-303C
Condições de Pagamento e Envio:
Minimum Order Quantity: Five channels
Preço: Negociável
Packaging Details: Film at inner,10 pcs one bundle,packing in woven bag.
Delivery Time: 15-20 working day after received the deposit(The actual situation according to the quantity)
Payment Terms: T/T
Supply Ability: 1000 channels per day
contacto
  • Informação detalhada
  • Descrição de produto

Informação detalhada
Direção do PCB: LR/RL Tamanho da placa de circuito impresso: 80x50-330x250 mm
Peso: 185 kg Dimensão limite: 1380 x 760 x 1120 mm
Altura do PCB: 900±20mm Tamanhos de caixa de material: 355*320x565mm
Destacar:

Material Dimensões de caixa SMT transportador de PCB

,

Carregador automático transportador de PCB SMT

,

330x250mm SMT PCB transportador

Descrição de produto

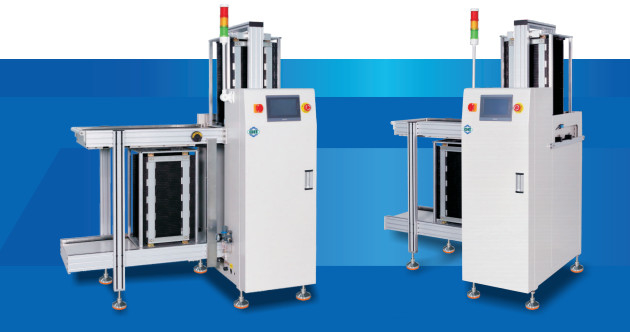

Máquina transportadora SMT PCB com carregador automático
Visão geral do produto

Máquina transportadora de PCB da série SMT / carregador automático projetado para tamanhos de PCB 80x50-330x250mm e tamanhos de caixa de material 355 * 320x565mm.

Principais recursos
  • Dispositivo de placa superior de placa de circuito de linha de produção SMT
  • Controle PLC com sistema de operação HMI colorido
  • Estrutura da placa de impulso do motor de passo com velocidade ajustável da placa de impulso
  • Sistema de freio de posicionamento auxiliar para posicionamento preciso
  • Velocidade de elevação rápida e alta eficiência de produção
  • Proteção múltipla do circuito de distribuição elétrica para segurança e confiabilidade
  • Sistema de alarme sonoro e luminoso com avisos de texto
  • Comunicação de sinal SMEMA padrão
Parâmetros Técnicos
Descrição Usado para enviar automaticamente placas de circuito para a linha de produção
Número de revistas Transportador superior: 2 nos. Transportador inferior: 2 nos.
Hora de alimentar PCBs Aprox. 6 segundos ou especificado pelo cliente
Mudança de revista ao longo do tempo Aprox. 35 segundos ou especificado pelo cliente
Argumento de indexação Passo de 10, 20, 30, 40 mm ou especificado pelo cliente
Fonte de alimentação e carga elétrica 220 V (CA, SP) 300 VA máx.
Pressão do ar e fluxo de ar 4-6 barras, máx. 0,1 l/min, máx. 0,2 l/min
Espessura dos PCBs 0,6 mm mín.
Parâmetros de especificação
Nome do modelo S-CHT M-CHT L-CHT XL-CHT
Tamanho da PCB (L*W) 80x50-330x250mm 80x50-460x330mm 80x50-510x390mm 80x50-510x460mm
Tamanhos de caixa de material (C*L*A) 355*320x565mm 460x400*565mm 535x460*570mm 535x530*570mm
Peso 185kg 205kg 225kg 245kg
Dimensão limite (L*W*H) 1380x760x1120mm 1690x860x1120mm 1940x1000x1120mm 1940x1070x1120mm
Sobre nossa empresa

Shenzhen Jingji Technology Co., Ltd. é um fabricante profissional especializado em design, produção e venda de equipamentos de armazenamento industrial, equipamentos de produção flexíveis, equipamentos de automação e vários instrumentos e medidores. A empresa também distribui periféricos antiestáticos.

Fornecemos planejamento logístico abrangente para otimizar a utilização de recursos em toda a cadeia de compras e suprimentos. Nosso objetivo final é fornecer soluções de serviços completas que atendam exatamente às demandas dos clientes, melhorem a qualidade do produto e aumentem a satisfação do cliente nos setores de armazenamento, logística e automação.

Se você tiver alguma dúvida ou necessidade, não hesite em nos contatar a qualquer momento.

etiqueta:

Máquina de transporte de PCB da série SMT

Máquina de transporte de PCB de 900±20 mm

Máquina de transporte de PCB de 245 kg
