Casa Produtostransporte do PWB do smtMáquina transportadora SMT PCB com controle PLC, velocidade ajustável e padrão SMEMA para manuseio eficiente de PCB
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling
SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling SMT PCB Conveyor Machine with PLC Control Adjustable Speed and SMEMA Standard for Efficient PCB Handling

Máquina transportadora SMT PCB com controle PLC, velocidade ajustável e padrão SMEMA para manuseio eficiente de PCB

Detalhes do produto:
Place of Origin: Shenzhen ,China
Marca: TOP-KING
Certificação: ISO9001:2008;RoHS
Model Number: CHT-CLD-303H
Condições de Pagamento e Envio:
Minimum Order Quantity: Five channels
Preço: Negociável
Packaging Details: Film at inner,10 pcs one bundle,packing in woven bag.
Delivery Time: 15-20 working day after received the deposit(The actual situation according to the quantity)
Payment Terms: T/T
Supply Ability: 1000 channels per day
contacto
  • Informação detalhada
  • Descrição de produto

Informação detalhada
Tamanho do PCB ((L*W): 80x50-330x250 mm Direção do PCB: LR/RL
Altura do PCB: 900±20mm Tamanhos de caixa de material (L*W*H): 355*320x565mm
Peso: 205kg Dimensão de limite (L%22W%22H): 1380 x 760 x 1120 mm
Doença: Novo Padrão: SMEMA
Altura da transmissão: 900±50mm (ajustável) Faixa de largura do PCB: 50~460mm
Velocidade: 0,5 - 20 metros por minuto (ajustável) Capacidade de carga: Até 5 kg por PCB
Uso: smt Sistema de controle: PLC de KEWEI e sensor de Panasonic
Largura do PWB: 60~460mm Tempo de transmissão de PCB: 8-15S/pcs
Método de controle: Controle manual ou automático Modo de trabalho: Manual, automático
Fornecimento de ar: 4 a 6 kgf/cm2 Peso aproximado: 60kg
Tipo: Produtos relacionados à máquina SMT
Destacar:

Máquina de transporte de PCB da série SMT

,

Máquina de transportador de PCB de descarga automática

,

Série SMT CONVEYOR de PCB

Descrição de produto

Transporte de PCB SMT
De potência não superior a 1000 W, mas não superior a 1000 W
Visão geral do produto

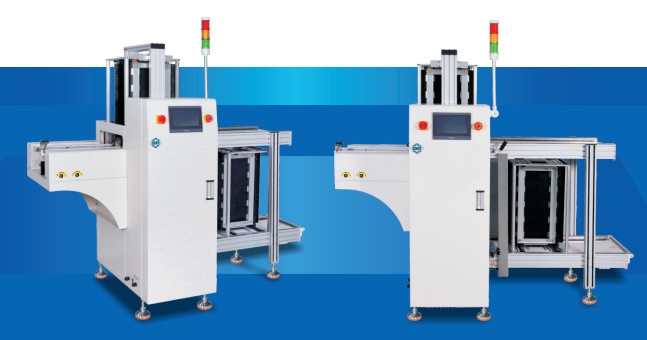

SMT SERIES PCB CONVEYER MACHINE / Automatic Unloader - Um dispositivo de fechamento especializado para linhas de produção SMT com sistemas avançados de automação e segurança.
Características fundamentais
  • Dispositivo de fechamento de placas de circuito da linha de produção SMT
  • Controle por PLC com sistema de operação HMI a cores
  • Estrutura da placa de empurrão do motor a passo com velocidade de empurrão ajustável
  • Sistema de travagem de posicionamento auxiliar para posicionamento preciso e elevação rápida
  • Proteção de circuitos de distribuição eléctrica múltiplos para segurança e fiabilidade
  • Sistema de alarme sonoro e luminoso com instruções de texto para facilitar a operação e a manutenção
  • Comunicação de sinal SMEMA padrão
Parâmetros técnicos
Descrição Utilizados para recolher placas de circuito da linha de produção
Número de revistas Transportador superior: 2 pontos. Transportador inferior: 2 pontos.
Tempo de alimentação dos PCB Aproximadamente 6 segundos ou especificados pelo cliente
Tempo de mudança de revista Aproximadamente 35 segundos ou especificados pelo cliente
Indicação de Pitch 10, 20, 30, 40 mm de inclinação ou especificado pelo cliente
Fornecimento de energia e carga elétrica 220V (AC, SP) 300VA máximo
Pressão do ar e fluxo de ar 4-6 bar, até 0,2/min
Espessura dos PCB 00,6 mm no mínimo
Especificações do modelo
Nome do modelo S-CHT M-CHT L-CHT XL-CHT
Tamanho do PCB (L×W) 80 × 50-330 × 250 mm 80×50-460×330 mm 80 × 50-510 × 390 mm 80×50-510×460 mm
Tamanho da caixa de material (L×W×H) 355 × 320 × 565 mm 460 × 400 × 565 mm 535 × 460 × 570 mm 535 × 530 × 570 mm
Peso 205 kg 235 kg 265 kg 285 kg
Dimensão de limite (L × W × H) 1380 × 760 × 1120 mm 1690 × 860 × 1120 mm 1940 × 1000 × 1120 mm 1940 × 1070 × 1120 mm
Sobre a nossa empresa
Shenzhen Jingji Technology Co., Ltd. é um fabricante profissional especializado na concepção, produção e venda de equipamentos de armazenamento industrial, equipamentos de produção flexíveis,Equipamento de automaçãoA empresa também distribui periféricos antiestáticos.
Fornecemos um planeamento logístico abrangente para otimizar a utilização dos recursos em toda a cadeia de compras e fornecimento.Nosso objetivo final é fornecer soluções de serviço completas que atendam exatamente às demandas do cliente, melhorar a qualidade dos produtos e aumentar a satisfação dos clientes nas indústrias de armazenagem, logística e automação.
