Junção do metal do cotovelo dos conectores da tubulação do sistema Chrome da cremalheira de tubulação de Flexpipe Creform ESD

Descrição de produto

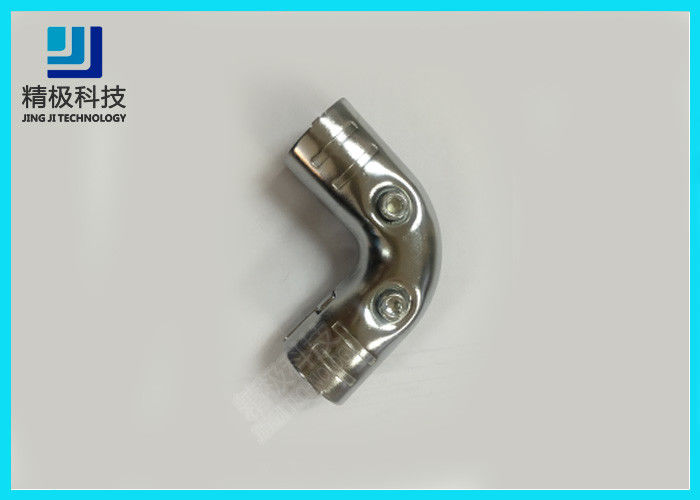

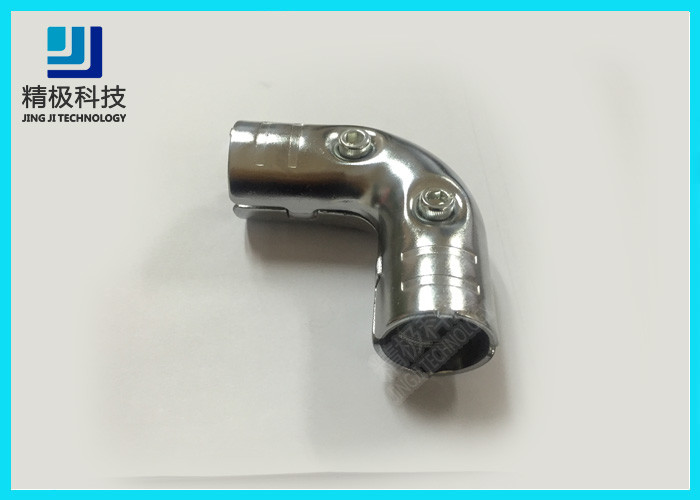

Junção antiestática do metal do cotovelo para o sistema HJ-15D da cremalheira de tubulação de Flexpipe Creform ESD

Descrição:

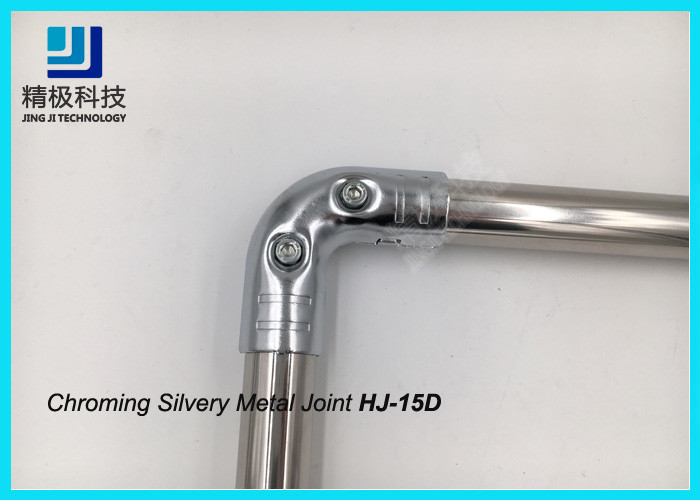

O HJ-15D é uma junção antiestática do metal usada para conectar duas tubulações perpendiculares e para criar um canto arredondado de 90 graus. Este conector é usado quase sempre para construir todos os tipos de punhos ergonômicos. Você poderia facilmente criar os punhos com outros conectores do sistema de Flexpipe. Este, contudo, é projetado especificamente fazer assim. Sua forma dá a seus punhos uma curva natural e um sentimento confortável.

O uso de HJ-15D é tão original que ao o usar, os usuários reconhecerão automaticamente que esta parte da estrutura é um punho e que ou devem o puxar ou empurrar. Quando combinado com a capacidade de gerencio de nossas junções de dobradiça, este conector pode criar um punho de gerencio para facilitar o movimento de gerencio de uma estrutura de Flexpipe. O HJ-15D está equipado com os oito striations para o aperto e os quatro furos do parafuso para quando você precisa de construir um punho que possa puxar grandes e carros pesados.

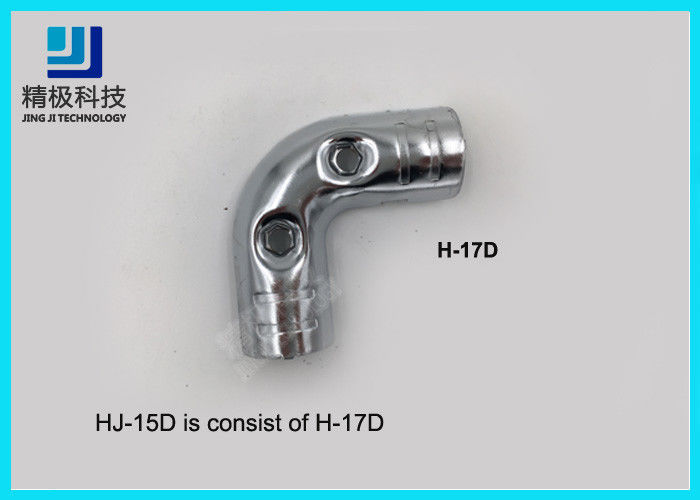

Para criar um HJ-15D, você precisa de combinar dois H-17D com os dois parafusos M6-25 e as duas porcas M6.

Combinação:

um HJ-15D é liga com 2 grupos H-17D e 2 dos PCes de M6*25 prateado
 É usado para a construção de dois tubos compostos com um ângulo de 90 graus, que seja usado principalmente para reforçar a força total
As junções de cromagem do meta com a tubulação antiestática preta do PE podem montar no sistema da cremalheira da bancada ou de tubulação do ESD.




COMO INSTALAR

1- Certifique-se de você ter as seguintes peças:

2 H-17D

2 M6-25

2 M62

tubulações de 28mm de sua escolha

1 ponta da chave inglesa 5mm

1- Tome dois conectores H-17D e agrupe-os em torno das tubulações PE1 e PE2.

os parafusos 2-Take dois M6-25 e duas porcas M6 e introduzem-nos nas aberturas correspondentes. Certifique-se pôr o parafuso sobre o lado mais acessível.

3- Aperte completamente os parafusos M6-25 e as porcas M6 junto até que o H-17D unido firmemente a ambas as tubulações. Uma força de 9,8 nanômetro é recomendada para esta etapa.

Características:
1. flexível e criativo: a estrutura simples, e sua faculdade criadora podem ser usadas.
3. flexibilidade: a estrutura modular, fácil reestruturar, fá-lo sempre ter o sentimento fresco.
4. segurança: superfície flexível do plástico da tubulação para reduzir o risco de ferimento aos trabalhadores no local de trabalho
5. proteção ambiental: a produção não poluída, os componentes é completamente reciclável, e elimina o desperdício, que é completamente na linha do conceito internacional da proteção ambiental
6. mecânicos do corpo: uma única chave do hexágono M6 pode terminar o processo de instalação. O conceito de múltiplos propósitos é usado para dar o jogo completo aos benefícios econômicos.

Aplicação:

Veículos guiados AGV-automáticos

A vista geral da operação do tipo do alforje da multi-estação este tipo do alforje de AGV pode entregar o material com a prateleira rodada pálete, a caixa, o cilindro rolloing, e a caixa do retorno em sua parte superior para trás, ou com um portador rebocado, com da leitura da posição Mark, pode escolher as estações automaticamente parar, com minuto de 300mm, o raio de gerencio, e +-10mm que trava accuracy.it é equipado com um sensor do obstáculo da exploração de setor e um dispositivo anticolisão mecânico.

O AGV múltiplo pode ser combinado junto para ser um sistema de produção flexível, em vez da cadeia de fabricação tradicional.

Estação de trabalho do ESD/cremalheira do fluxo

Construiu com tubulação do ESD, as junções folheados a níquel e os rodízios do ESD têm a superfície de trabalho da assistência do elevador hidráulico e a cremalheira móvel do fluxo para reabastecer fácil para o conjunto sensível estático do produto.

Para eliminar o espaço desperdiçado que promove o movimento rápido da estação à estação sem etapas excessivas e que minimiza distâncias do alcance.

Estação de trabalho de pé

É para ordens cumprindo de partes empacotadas na pilha ou o departamento de envio acomoda dois associados e fontes ao igualmente fornecer a expansibilidade.

Por que escolha nossos produtos?
1) Nós somos manufcture direto do sistema da cremalheira de tubulação, nós produzimos todas as séries de material para o sistema da cremalheira de tubulação, tal como a junção do metal, junção plástica, tubulação magra, trilha do rolo, acessório para o sistema da cremalheira de tubulação.
2) Nós produzimos esta junção de tubulação por mais de 10 anos, a fábrica do metal dos produtos dos serises do earliesr para produzir o sistema da cremalheira de tubulação em Cina.

Nossa empresa
A tecnologia Co. de Shenzhen Jingji, Ltd. (TOP-KING HK LIMITADO) é um fabricante profissional para o projeto, a produção e a venda do equipamento industrial do armazenamento, do equipamento de produção flexível, do equipamento da automatização e dos outros tipos dos instrumentos e dos calibres. ao lado de, a empresa distribui periféricos antiestáticos.
Nós fornecemos um plano detalhado da logística a fim evitar o desperdício de recursos no curso da compra e a cadeia de aprovisionamento fabrica perto. É nosso objetivo último para fornecer todos os clientes o serviço completo, para encontrar procuras exatas dos clientes. Para melhorar a qualidade de produto, e aumentar a logística do annd do armazenamento da satisfação do cliente como na automatização industy. Nós somos o fabricante do material direto e o fornecedor do sistema da tubulação e da junção, que é ergonômico e dinâmico.
