Nossa linha de montagem de transportador curvo antiestático é um sistema de transporte modular personalizado, amplamente utilizado em montagem eletrônica, teste de componentes, embalagem de produtos acabados, circulação de produtos semiacabados e produção em oficina de sala limpa. Este transportador de giro resolve o problema do espaço limitado da oficina, permitindo que as linhas de produção girem e formem produção contínua em circuito fechado sem manuseio extra de materiais.
Desempenho da Correia e Antiestático
A correia transportadora adota material de PVC antiestático verde de alta qualidade. A resistência superficial da correia é controlada dentro da faixa antiestática padrão, que pode liberar contínua e seguramente a eletricidade estática gerada pelo atrito entre os produtos e a superfície da correia durante a montagem. Ele efetivamente previne danos por descarga eletrostática (ESD) a chips eletrônicos sensíveis, placas de circuito e componentes de precisão, reduz a taxa de sucata de produtos e melhora o rendimento da produção. A correia é resistente ao desgaste, antiderrapante, flexível, fácil de limpar e manter. Cores personalizadas e graus antiestáticos estão disponíveis para diferentes requisitos da indústria.
Estrutura e Quadro
Todo o rack é montado com perfis de liga de alumínio extrudado industrial. O perfil de alumínio apresenta alta rigidez estrutural, leveza, resistência à ferrugem e corrosão. Ao contrário dos quadros de aço carbono soldados, esta estrutura modular não requer soldagem no local. Pode ser rapidamente montado, desmontado ou reajustado se você alterar o layout da sua oficina posteriormente.

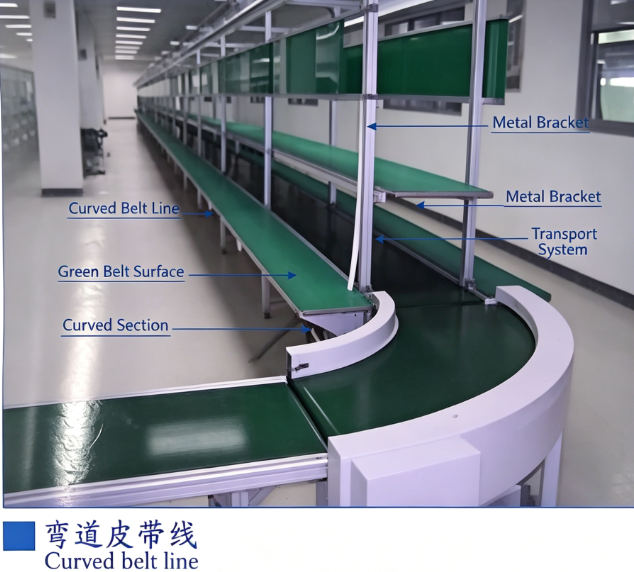

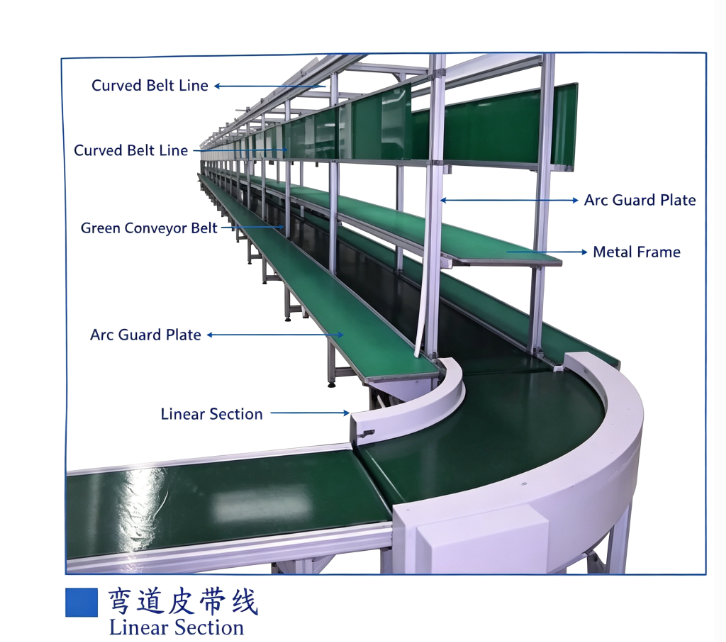

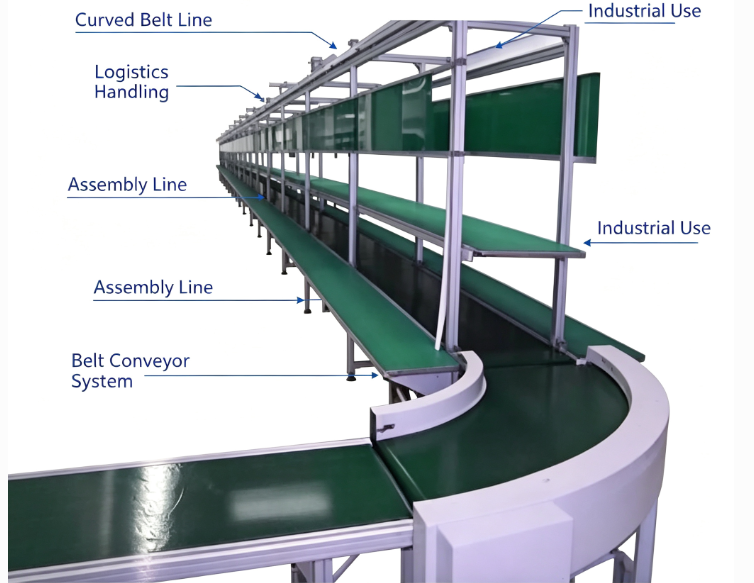

Fornecemos seções de giro curvo de 90° e 180°, que conectam seções de transportador retas perfeitamente. A parte curva adota um design especial de grupo de rolos de giro para evitar desvio da correia, enrugamento ou deslizamento da correia durante a operação contínua. A estrutura de dupla camada é opcional, o que pode realizar transporte independente de camada superior e inferior para circulação e retorno de material.
Sistema de Acionamento e Controle
Equipado com motor de regulação de velocidade de frequência variável e redutor. A velocidade de transporte pode ser ajustada continuamente de 0,1 m/min a 5 m/min, para corresponder ao seu ciclo de produção diferente. Toda a linha funciona suavemente, com baixa vibração e baixo ruído. Botão de parada de emergência, proteção contra sobrecarga e proteção de segurança podem ser instalados para segurança operacional.
Acessórios Opcionais
Suportamos a adição de acessórios correspondentes de acordo com sua demanda: bancada lateral antiestática, suporte para lâmpada suspensa, rack de armazenamento de material, defletor antiestático, caixa de colocação de peças, tomada de energia, capa de poeira, copo de pé para nivelamento de altura. Os trabalhadores podem finalizar a montagem, inspeção e testes diretamente na bancada lateral da linha transportadora.
Serviço de Personalização
Oferecemos serviço completo de personalização one-stop. Largura da correia, comprimento total da linha, raio de giro, altura de trabalho, potência do motor, estrutura de camada única/dupla, cor da correia, nível antiestático, configuração de acessórios podem ser personalizados com base no seu desenho de fábrica, dimensão da oficina e processo de produção.
Nosso Serviço
Nossa equipe técnica oferece planejamento de layout de oficina pré-vendas, design de desenho 2D/3D, cotação de projeto. Fornecemos guia de instalação, manual de operação e suporte técnico pós-vendas de longo prazo. Também podemos organizar orientação remota por vídeo para comissionamento de equipamentos.
Layout da Linha e Serviço de Instalação
Linhas curvas são planejadas em torno do ângulo de giro e largura do corredor, com um desenho gratuito mostrando raio de 90 ou 180 graus, altura de trabalho entre 750 e 1200 mm e largura da correia dentro da curva. Módulos de quadro e curva chegam pré-montados ao desenho, e a instalação é comissionada remotamente.
Configuração de Velocidade, Acionamento e Carga
Controle de transportador de velocidade variável de 0,1 a 5 m/min através de um transportador de motor com engrenagem e controle de inversor proporciona transferência suave ao redor da curva. A largura da correia varia de 100 a 800 mm, e a parada do transportador em modo de batida pode ser definida em cada estação ao longo da curva.
Operação, Manutenção e Uso de Energia
Correia antiestática e estrutura de alumínio mantêm a operação em baixo nível de ruído do transportador, com motor de eficiência energética alcançando baixo consumo de energia. O design de fácil manutenção do transportador abrange o ajuste da tensão da correia na curva e a disponibilidade de peças de reposição para correias, rolos e controladores de frequência.
Certificação, Garantia e Peças de Reposição
A linha curva é produzida sob um sistema de qualidade ISO com resistência da correia antiestática e dados de componentes elétricos fornecidos para auditoria. Uma garantia de 12 meses cobre o quadro, o módulo curvo e a unidade de acionamento, com suporte remoto para rastreamento em curvas.
Prazo de Entrega, Termos de Pedido e Embalagem
Pedido mínimo de 1 conjunto, personalização de um conjunto e marca OEM de linha transportadora disponíveis. Tempo de entrega de 15 a 20 dias após o depósito com capacidade de produção mensal de 500 conjuntos, fornecimento de linha de montagem de curto prazo sob solicitação. Embalagem em caixa de madeira para exportação e carregamento de contêineres de nossa própria linha de produção.
Aplicação e Adequação à Indústria
Instalado onde o espaço do piso força uma curva em uma linha de montagem de eletrônicos, seções de canto de linha de montagem de eletrodomésticos, roteamento de sala limpa de linha de produção de semicondutores e áreas de teste alimentando uma estação de embalagem.
Configuração de Estação de Trabalho e Ergonômica
Estações curvas e retas suportam barras de linha de montagem de iluminação LED, régua de tomada de energia, suporte para caixa de peças e trilho para pendurar ferramentas, com opção de estação de trabalho com ventilador de refrigeração em pontos de soldagem. A altura de trabalho varia de 750 a 1200 mm como uma configuração ergonômica de linha de montagem, ajustável através das pernas ajustáveis do transportador.
Proteção de Segurança e Integração de Linha
Módulos curvos carregam painéis de guarda-corpo de segurança do transportador no raio externo e proteção contra pontos de aperto no retorno da correia, com um design de transportador semi-fechado e botões de parada de emergência do transportador em ambas as extremidades. A linha se conecta a quadros de conexão de tubos lean e compatibilidade com esteiras de rolos, e documentos de transportador com certificação CE estão disponíveis para projetos da UE.
