Descrição de produto

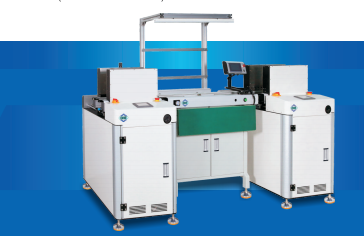

Este Carregador e Descarregador Automático Tipo Gota CHT-CVP-600LD, também conhecido como Desempilhador de PCB, é um equipamento de automação essencial compatível com a linha de produção SMT. Ele realiza o carregamento e recebimento automáticos de placas de PCB nuas, substituindo em grande parte a alimentação e coleta manual de placas, reduzindo o custo de mão de obra e o risco de contaminação por arranhões em PCBs.
A máquina adota um sistema de controle automático PLC com painel de operação de botões da marca Fuji, operação simples e lógica de programa estável. O corpo principal utiliza uma estrutura de chassi de chapa metálica espessa, sólida e durável, boa resistência a choques, longa vida útil sob funcionamento contínuo em oficina 24h. Dois modos de operação opcionais: modo direto e modo de queda de placa, os usuários podem alternar livremente de acordo com diferentes tecnologias de produção e tipos de PCB.
A lâmina de empurrar placas é feita de material de aço titânio, com forte elasticidade, não é fácil de deformar, o que pode separar suavemente as placas nuas empilhadas sem danificar a folha de cobre e a superfície do PCB. Suporta comunicação padrão de sinal SMEMA, pode conectar-se perfeitamente com impressora de tela, montadora SMT, máquina de inspeção AOI e outros equipamentos SMT upstream e downstream, realizando a ligação totalmente automática de toda a linha de produção.
A máquina está equipada com correia transportadora antiestática, dissipa efetivamente a eletricidade estática gerada durante a transmissão de PCB, evita danos eletrostáticos às placas de circuito, adequada para processamento de placas nuas eletrônicas sensíveis.
Parâmetros Técnicos Principais
- Tempo de ciclo de alimentação de PCB: aprox. 6 segundos, personalizável de acordo com os requisitos do cliente
- Capacidade máxima de placas: 200 peças (para PCB nu de 1,6 mm de espessura)
- Fonte de alimentação: 220V AC, monofásico, máx. 1500VA
- Requisito de ar: 4~6 bar, máx. 30 L/min
- Faixa de espessura de PCB: 0,6 mm ~ 4,0 mm
- Altura de transporte: 900±20mm, altura padrão da linha SMT
- Direção de transmissão da placa: L-R / R-L opcional
- Peso total: 295kg
- Dimensão externa: C1690 * L900 * A1170mm
Cenários de Aplicação
É amplamente utilizado no carregamento e coleta de placas de PCB nuas em oficinas de montagem SMT de eletrônicos de consumo, eletrônicos automotivos, módulos de comunicação, placas de fonte de alimentação. Suporta modificação personalizada no tamanho da máquina, grau antiestático, configuração de sensor, estrutura de proteção de segurança, comprimento do transportador e atualização de função.
Serviço de Layout de Linha e Instalação
As unidades de carregador e descarregador são combinadas com sua faixa de tamanho de PCB, especificação de magazine e ponto de conexão SMEMA, e fornecemos um desenho gratuito mostrando a altura de acoplamento e a interface de sinal com máquinas SMT adjacentes. As unidades chegam montadas e são comissionadas conectando a energia e o cabo SMEMA.
Configuração de Velocidade, Acionamento e Carga
Um transportador com motor de engrenagem com controle de inversor fornece transferência de transportador de velocidade variável para placas de 0,6 a 4,0 mm, com potência do motor de acionamento definida para o peso do magazine. Os modos de placa de queda e direto funcionam como ciclos de transportador em modo de batida sincronizados com a linha.
Operação, Manutenção e Uso de Energia
A operação da unidade é de baixo ruído, com motor de eficiência energética que proporciona baixo consumo de energia em turnos. O design do transportador de fácil manutenção cobre o ajuste da tensão da correia, substituição rápida da correia e disponibilidade de peças de reposição para correias, sensores e lâminas de empurrador.
Certificação, Garantia e Peças de Reposição
A máquina é produzida sob um sistema de qualidade ISO com uma interface de sinal SMEMA padrão, e declarações elétricas mais dados de correia ESD são fornecidos para auditoria e liberação. Uma garantia de 12 meses cobre o chassi, acionamento, sensores e placa de controle.
Prazo de Entrega, Termos de Pedido e Embalagem
Pedido mínimo de 1 conjunto, personalização de um conjunto e marcação OEM da linha transportadora disponíveis. Tempo de entrega de 15-20 dias com capacidade de produção mensal de 500 conjuntos, fornecimento de linha de montagem de curto prazo mediante solicitação. Embalagem em caixa de madeira para exportação e carregamento de contêineres de nossa própria linha de produção.
Aplicação e Adequação à Indústria
Usado na entrada e saída de uma linha de montagem eletrônica, antes e depois de uma impressora de linha de produção de semicondutores, e em células SMT alimentando uma área de teste de linha de produção de baterias.
Configuração de Estação de Trabalho e Ergonômica
O lado de operação é organizado com barras de linha de montagem com iluminação LED, régua de tomadas e um suporte para lixeira para magazines, além de uma estação de trabalho opcional com ventilador de resfriamento. A altura de trabalho é definida para corresponder ao transportador adjacente para uma interface ergonômica da linha de montagem, utilizando os pés ajustáveis em altura do transportador.
Proteção de Segurança e Integração de Linha
As áreas de elevação de magazine e empurrador são protegidas com painéis de transportador de guarda-corpo de segurança e tampas de proteção contra pontos de aperto, além de um design de transportador semi-fechado sobre a correia, com botões de parada de emergência no painel frontal. A fiação da interface SMEMA conecta a unidade a máquinas upstream e downstream, e notas de integração ASRS estão disponíveis.
