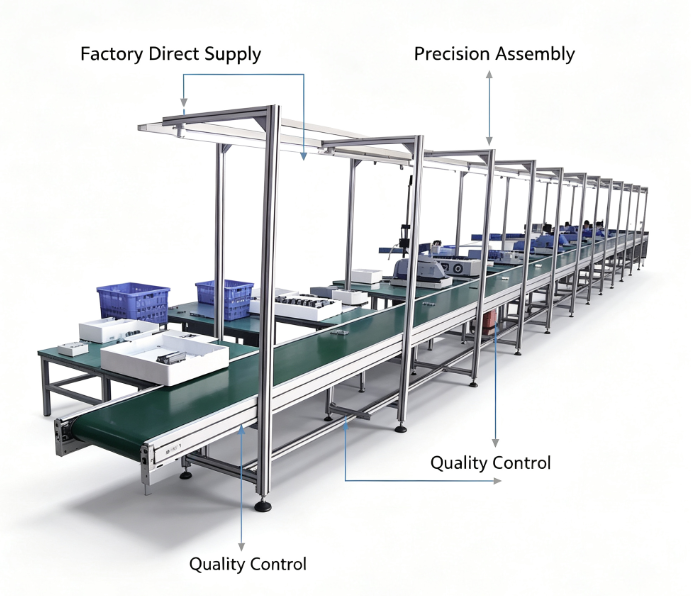

Montagem de Linha de Montagem de Bancada de Esteira Antiestática JJ-ESD600
A linha de montagem antiestática JJ-ESD600 é uma estação de trabalho de produção modular especialmente projetada para oficinas de fabricação eletrônica. Ela combina a função de transporte contínuo de materiais com estações de operação manual, amplamente adotada para montagem de eletrônicos de consumo, soldagem de PCB, montagem de baterias de lítio, inspeção de componentes de precisão e embalagem de produtos acabados.
Estrutura e Chassi
Todo o rack adota perfil de liga de alumínio industrial 4040, alta rigidez, anticorrosivo e à prova de ferrugem. O design de emenda modular permite o alongamento ou encurtamento livre de toda a linha de acordo com o espaço da sua oficina. Copos de pé com altura ajustável são instalados em cada perna de suporte, para equilibrar o equipamento em terreno irregular, reduzir a vibração durante a operação. A superfície do chassi permanece lisa, sem bordas afiadas, para evitar arranhões nos operadores ou componentes.
Sistema de Esteira Antiestática
A esteira de transporte é uma esteira antiestática de PVC ESD de alta qualidade. Sua resistência superficial é controlada entre 10^6 e 10^9 Ω, o que pode liberar carga estática de forma segura e contínua. Ela previne danos por descarga eletrostática (ESD) a chips eletrônicos sensíveis, placas de circuito e componentes eletrônicos. A esteira possui boa resistência ao desgaste, baixo coeficiente de atrito, não é fácil de deformar após longos períodos de funcionamento. A tensão da esteira pode ser ajustada pelo esticador para evitar desvios.
Acionamento e Controle de Velocidade
Equipado com sistema de acionamento por motor de conversão de frequência. A velocidade de funcionamento da esteira pode ser ajustada stepless de 0 a 5 m/min. Os trabalhadores da fábrica podem ajustar a velocidade para corresponder ao seu ciclo de produção, adequado para montagem de precisão lenta ou produção em lote de média velocidade. O motor de baixo ruído garante um ambiente de oficina silencioso, com ruído inferior a 60dB durante a operação normal.
Configuração da Estação de Trabalho
Cada posição de operação é reservada para trabalho de montagem manual. A parte superior é equipada com uma moldura de luz LED integrada para fornecer iluminação suave suficiente para soldagem, instalação de peças pequenas e inspeção visual. Acessórios opcionais podem ser adicionados: placa de trabalho antiestática, painel de suspensão de ferramentas com múltiplos furos, gaveta de armazenamento, tomada de energia, conector de tubo de ar, botão de parada de emergência, sensor fotoelétrico, suporte para caixa de materiais.
Serviço de Personalização
Oferecemos personalização completa desta linha de montagem: ✅ Comprimento total, largura da esteira, altura da bancada personalizáveis ✅ Estações de operação unilateral / bilateral personalizáveis ✅ Adicionar bancada antiestática, prateleiras, suportes de ferramentas, tomadas de energia ✅ Alterar material da esteira para esteira antiestática EPU, se necessário ✅ Cor personalizada do perfil de alumínio e do chassi ✅ Módulos de função especiais personalizados para o seu processo de produção
Vantagens do Produto
- Proteção ESD confiável, atende ao padrão antiestático da indústria eletrônica
- Estrutura modular de alumínio, fácil instalação, desmontagem e realocação
- Regulagem de velocidade stepless, transmissão estável, baixa taxa de falhas
- Design de estação de trabalho humanizado para reduzir a fadiga do trabalhador
- Ampla compatibilidade para vários procedimentos de montagem eletrônica
Especificação e Pós-venda
Fornecemos desenho de instalação completo e manual de operação. Garantia de 12 meses para todo o equipamento. Suporte técnico vitalício para solução de problemas, fornecimento de peças de reposição e reconstrução da linha. Nossa fábrica de produção inspeciona rigorosamente cada linha de esteira antes da entrega, testa o desempenho estático e o status de funcionamento para garantir qualidade estável.
Adequado para montagem, teste e embalagem de pequenos eletrodomésticos, produtos digitais, conectores, sensores e outros produtos eletrônicos.
Layout da Linha e Serviço de Instalação
As linhas de esteira de bancada são dispostas de acordo com sua contagem de estações e posições de operadores, e um desenho gratuito mostra a altura da bancada, a posição da linha da esteira, a régua de tomadas e as localizações das barras de luz. As seções modulares de alumínio são pré-perfuradas para que a linha seja montada, nivelada e comissionada rapidamente, com orientação remota de instalação.
Configuração de Velocidade, Acionamento e Carga
Controle de esteira de velocidade variável de 0 a 5 m/min através de um motor de engrenagem com controle de inversor de frequência, proporcionando ajuste de velocidade variável por seção. Opções de potência do motor de acionamento de 220V ou 380V que correspondem ao seu fornecimento local, e a parada da esteira em modo de batida se adequa às estações de esteira de tempo de ciclo.
Operação, Manutenção e Uso de Energia
A esteira ESD e a estrutura de alumínio produzem baixo ruído na operação da esteira, e o motor de eficiência energética mantém baixo consumo de energia em dois turnos. O acesso fácil para manutenção da esteira inclui ajuste de tensão da esteira, substituição rápida da esteira e disponibilidade de peças de reposição para esteiras, tomadas e peças de controle.
Certificação, Garantia e Peças de Reposição
A linha é produzida sob um sistema de qualidade ISO com relatórios de resistência superficial ESD, declarações elétricas e listas de embalagem fornecidas. Uma garantia de 12 meses cobre o chassi, motor de acionamento e acessórios elétricos com suporte remoto de verificação ESD.
Prazo de Entrega, Termos de Pedido e Embalagem
Pedido mínimo de 1 conjunto, personalização de um conjunto e marca OEM da linha de esteira disponíveis. Prazo de entrega de 15-20 dias com capacidade de produção mensal de 300 conjuntos, suporte de linha de montagem de curto prazo mediante solicitação. Embalagem em caixa de madeira para exportação e carregamento de contêineres de nossa própria linha de produção.
Aplicação e Adequação à Indústria
Construída para estações de soldagem e teste de linha de montagem eletrônica, montagem final de linha de montagem de eletrodomésticos, trabalho de módulo de linha de produção de baterias e bancadas de inspeção de linha de produção de semicondutores.
Configuração de Estação de Trabalho e Ergonômica
Cada estação de bancada é entregue com barras de montagem de iluminação LED, um ventilador de resfriamento, régua de tomadas, suporte para caixa de peças e trilho para pendurar ferramentas como opções padrão. A altura de trabalho é definida entre 750 e 1100 mm para uma postura ergonômica na linha de montagem, com pés de esteira de altura ajustável para correção fina.
Proteção de Segurança e Integração da Linha
Os chassis das bancadas utilizam grades de segurança nas extremidades da esteira e um design semi-fechado sobre o retorno da esteira, com proteção contra pontos de esmagamento no acionamento e botões de parada de emergência em cada grupo de estações. A linha oferece compatibilidade com trilhos de rolo para racks de componentes, conexão de tubos lean para mesas laterais e documentação de esteira certificada CE mediante solicitação.
