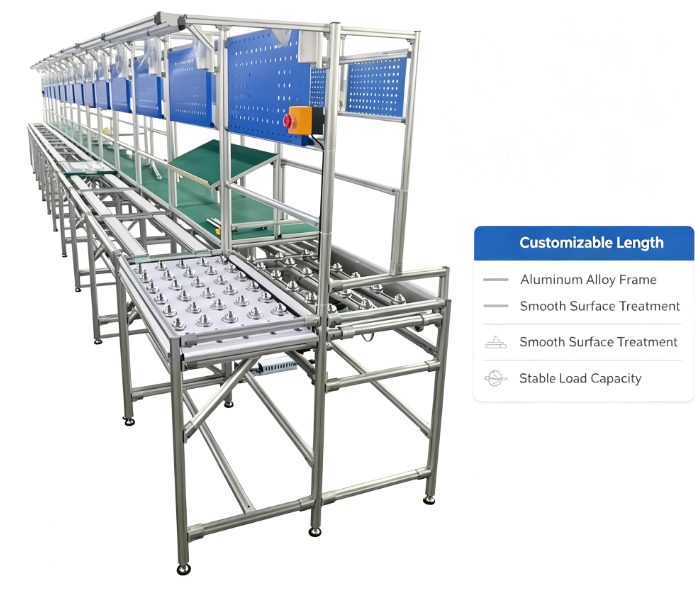

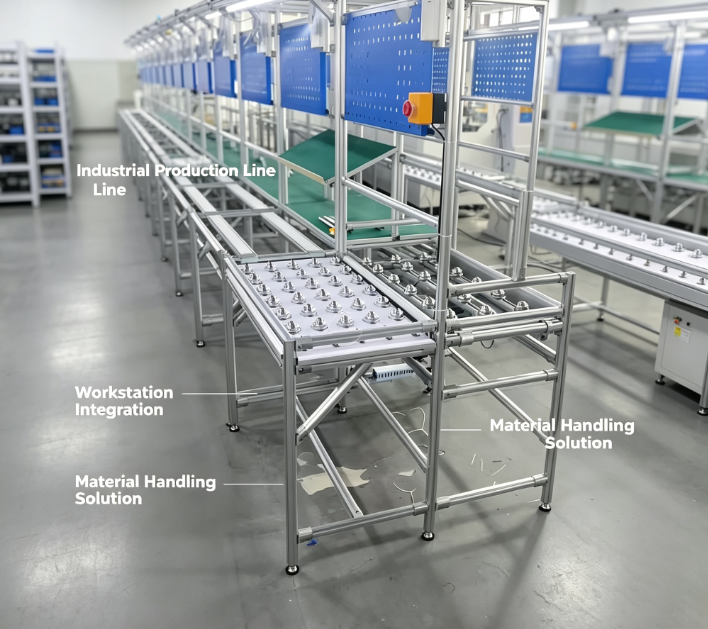

Nossa linha de montagem de perfil de alumínio JS-AL2026-BL01 com transferência de esferas é um sistema modular de bancada de montagem manual, especialmente projetado para oficinas de montagem de eletrônicos, pequenos eletrodomésticos e componentes de precisão.

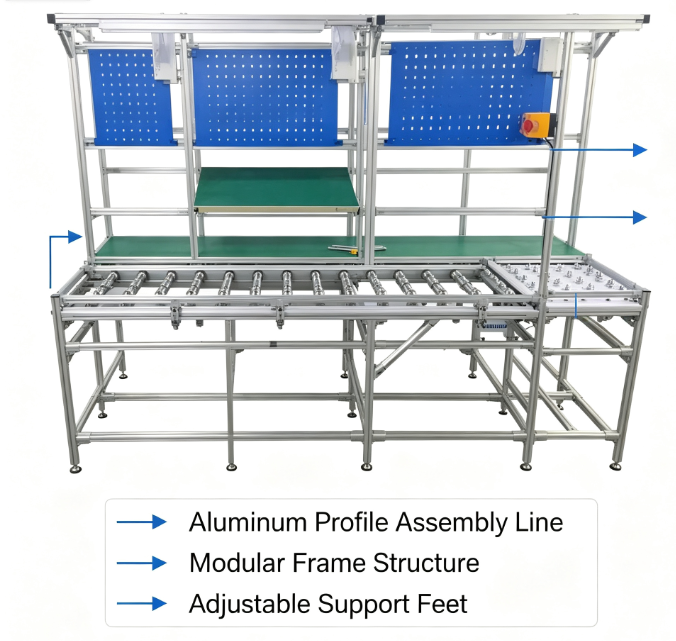

Toda a estrutura do quadro é construída com perfil de alumínio de extrusão industrial 4040 de alta resistência. O material de liga de alumínio apresenta alta rigidez, resistência à corrosão, sem ferrugem, fácil corte e remontagem. Ao contrário das estruturas de aço soldadas, a estrutura de perfil de alumínio não requer tratamento de pintura. Os clientes podem ajustar, estender ou modificar o layout da linha de produção a qualquer momento quando as necessidades de produção da oficina mudarem. Todas as juntas de conexão usam conectores de perfil de alumínio padrão, estáveis e confiáveis, fáceis de desmontar sem equipamentos de soldagem especiais.

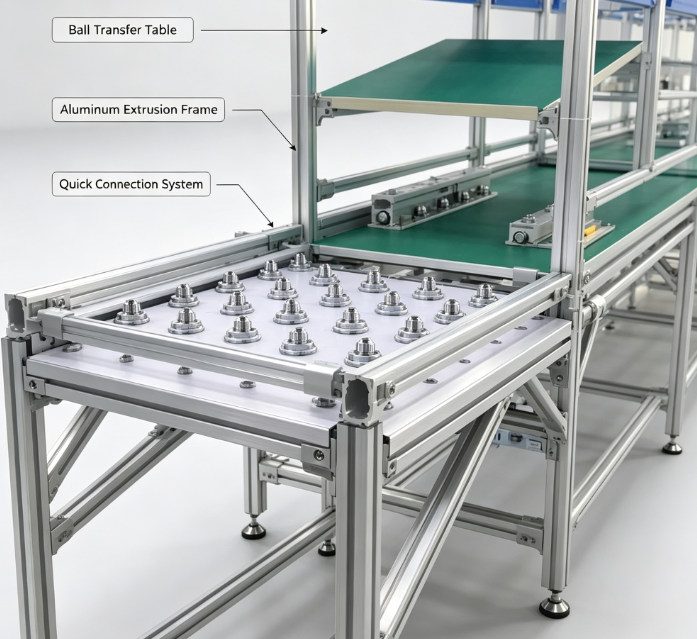

A estação de carregamento frontal adota mesa de transferência de esferas com rodízios de esfera universais embutidos na chapa de aço. As esferas universais permitem que as peças e gabaritos se movam livremente em todas as direções, para que os operadores possam empurrar e girar produtos sem esforço, sem atrito de arrasto. Este design reduz significativamente a força de trabalho e evita arranhar a superfície dos produtos acabados. A placa de esfera pode ser substituída separadamente se danificada, o que resulta em baixo custo de manutenção.
A seção de transporte é equipada com correia transportadora de PVC verde antiestática de alta qualidade. A correia possui desempenho antiestático permanente, resistência superficial dentro de 10⁶~10⁹Ω, que pode liberar continuamente a carga estática gerada durante a montagem manual. Ela efetivamente previne danos por descarga eletrostática (ESD) em placas de PCBA, chips, sensores e outras partes eletrônicas sensíveis. A superfície da correia é resistente ao desgaste, antiderrapante, à prova de óleo e pode funcionar de forma estável sob operação contínua de longa duração. A velocidade da correia pode ser ajustada de 0,1 m/min a 5 m/min através de motor de frequência variável de acordo com seu tempo de ciclo de produção.
Cada posição de trabalho é equipada com um painel traseiro perfurado azul vertical. O painel perfurado pode pendurar ganchos de ferramentas, caixas de peças, cartões de instruções de operação, réguas de tomadas e luminárias. A prateleira verde antiestática inclinada acima da bancada de trabalho é reservada para colocar materiais semiacabados e ferramentas auxiliares, economizando espaço na mesa. Uma caixa de botão de parada de emergência é montada no montante lateral. Pressione o botão vermelho de parada de emergência para cortar a energia imediatamente em caso de operação anormal, para proteger a segurança dos operadores e equipamentos.
Cada pé de apoio é equipado com copo ajustável de nylon. O copo pode compensar o solo irregular, manter toda a linha de produção horizontal e estável, evitar trepidação durante o manuseio do produto.

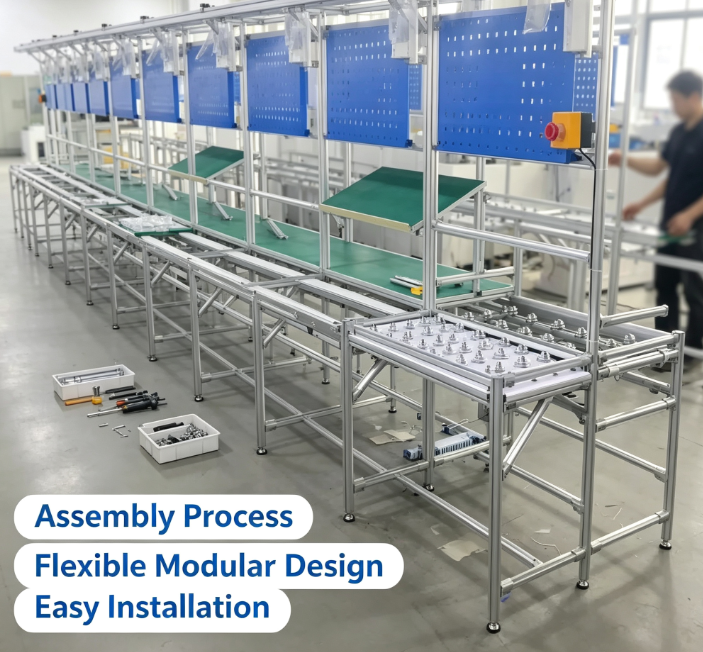

Opções de personalização estão totalmente disponíveis: comprimento total, largura da linha, altura de trabalho, número de estações de operação podem ser modificados de acordo com o desenho de sua oficina. Podemos adicionar iluminação de tubo LED, módulo de energia com várias tomadas, tapete de borracha antiestático, rack deslizante de materiais, placa de proteção lateral, passagem livre, sistema de aterramento ESD e outros acessórios. Suportamos desenho CAD antes da produção. Nossa equipe de engenharia otimizará o layout de acordo com o tamanho do seu produto, fluxo de trabalho e espaço da fábrica.
Esta bancada de montagem é amplamente aplicada para montagem de produtos eletrônicos, embalagem de baterias, montagem de eletrodomésticos, embalagem de ferragens, estação de testes de laboratório, linha de triagem de armazém e outros processos de produção manual. Fornecemos serviço one-stop incluindo projeto de esquema, confirmação de desenho, produção, orientação de instalação no local e suporte técnico pós-venda.
Layout da Linha e Serviço de Instalação
Linhas de transferência de esferas são dispostas de acordo com seu fluxo de montagem e planta baixa, e um desenho gratuito mostra o comprimento da estação, tamanho da placa de transferência de esferas, posições do painel de ferramentas e do copo. Estações padrão de 10 metros se combinam em linhas mais longas, e a instalação é comissionada remotamente.
Configuração de Velocidade, Acionamento e Carga
Seções motorizadas usam controle de transportador de velocidade variável com motor de engrenagem e controle de inversor, enquanto estações manuais dependem de placas de transferência de esferas para movimento livre. Cada estação tem capacidade para 200 kg, e liberação de transportador em modo de batida pode ser adicionada em pontos de inspeção.
Operação, Manutenção e Uso de Energia
Placas de transferência de esferas e correia antiestática operam em nível de transportador de baixo ruído, e a seleção de motor de alta eficiência mantém baixo consumo de energia. O design de transportador de fácil manutenção fornece ajuste de tensão da correia, substituição da placa sem desmontagem do quadro e disponibilidade de peças de reposição para esferas, placas e interruptores.
Certificação, Garantia e Peças de Reposição
A linha é produzida sob um sistema de qualidade ISO 9001:2008 e atende aos requisitos RoHS, com certificados de material e relatórios de teste emitidos para auditoria. Uma garantia de 12 meses cobre o quadro, unidades de transferência de esferas e acessórios elétricos com orientação remota de realocação.
Prazo de Entrega, Termos de Pedido e Embalagem
Pedido mínimo de 1 conjunto, personalização de um conjunto e marca OEM de linha de transportador disponíveis. Prazo de entrega de 15-20 dias com capacidade de produção mensal de 500 conjuntos, suporte para pedidos urgentes mediante solicitação. Embalagem em caixa de madeira para exportação e carregamento de contêineres de nossa própria linha de produção.
Aplicação e Adequação à Indústria
Aplicado em estações manuais de linha de montagem eletrônica, montagem final de eletrodomésticos, manuseio de peças de precisão e células de trabalho de linha de produção de baterias.
Configuração da Bancada e Ergonômica
As estações de transferência de esferas vêm com barras de iluminação LED para linha de montagem, opção de bancada com ventilador de resfriamento, régua de tomada de energia, suporte para caixa de peças e trilho para pendurar ferramentas fixados ao perfil 4040. A altura de trabalho é definida para uma postura ergonômica de linha de montagem, ajustável através dos copos de pé do transportador de altura ajustável.
Proteção de Segurança e Integração da Linha
As extremidades da estação possuem quadros de transportador com grade de segurança e um design de transportador semi-fechado sobre o acionamento da correia, com proteção contra pontos de esmagamento na entrada da correia e botões de parada de emergência do transportador em cada grupo de estações. Ferragens de conexão de tubo lean conectam bancadas laterais, compatibilidade com esteira de rolos cobre racks de alimentação, e documentação de transportador com certificação CE está disponível.
